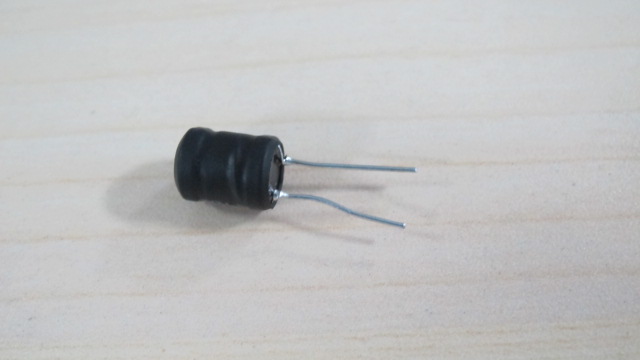

100uH,3A,適用于LM2576電感(PK1415-101K-3A)

電感量：100UH

耐電流：3A

內阻：0.06Ω

LM2576 概述

        LM2576 是降壓型開關穩壓器，具有非常小的電壓調整率和電流調整率，具有 3A 的

    負載驅動能力，LM2576 能夠輸出3.3V、5V、12V、15V 的固定電壓和電壓可調節的可調

    電壓輸出方式。

LM2576 應用時比較簡單且外圍元件較少，內置頻率補償電路和固定頻率振蕩器。

LM2576 系列產品的開關頻率為52KHz，所以應用時可以使用小尺寸的濾波元件。

LM2576 可以高效的取代一般的三端線性穩壓器，它能夠充分的減小散熱片的面積，

    在一些應用條件下甚至可以不使用散熱片。

        在規定的輸入電壓和輸出負載的條件下，LM2576 輸出電壓的誤差范圍為±4 ％；振蕩器的振蕩頻率誤差范圍為±10％；典型的待機電流為 50 μA，芯片內置過流保護電路和過熱保護電路。

LM2576 特點

■ 3.3V、5V、12V、15V 的固定電壓輸出和可調節電壓輸出

■ 可調節電壓輸出的范圍為 1.23V到30V，其線性調整率和負載調整率最大可以有±4 ％的誤差。

 ■ 負載電流達到3A

■ 輸入電壓達到 36V

■ 只需四個外圍元件

■ 內置固定頻率為52kHz 的振蕩器

■ 高效率

■ 內置過熱保護電路和過流保護電路

L電感量選擇：

所有的開關調節器都有兩種基本的工作方式：即連續型和非連續型，兩者之間的區別主要在于流過電感的電流不同，即電感電流若是連續的則稱為連續型；若電感電流在一個開關周期內降到零則為非連續型。每一種工作模式都可以影響開關調節器的性能和要求。當負載電流下，連續型工作模式具有好的工作特性且能提供較大的輸出功率、較小的峰峰值電流和較小的紋波電壓。一般應用時可根據下面公式進行電感的選擇： （電壓?jiǎn)挝唬篤        電流單位：A）

                         L=(5～10)*{ Vo/(100*Io)}*(1- Vo/Vin )mH
